Kali ini saya akan menjelaskan cara mudah lumpuhkan protek tv Sharp.
Ya.. tv sharp memang terkenal dengan proteknya.. maka tak heran banyak tuser yang dibuat pusing oleh si RATEK ini..
Tapi sebenernya sistem protek ini sangat bagus buat kondisi mesin. Apabila ada tegangan yang drop/over. Maka tv akan mati stanby.. demikian karusakan tidak menyebar ke blok tv lainya.
Ok langsung saja, kali ini ada garapan tv Sharp Alexander slim 2. Dimana tv ini mengalami protek.. kondisinya tv bisa stanby dan saat di on kan.. tv sempat star.. lalu langsung stanby lagi.

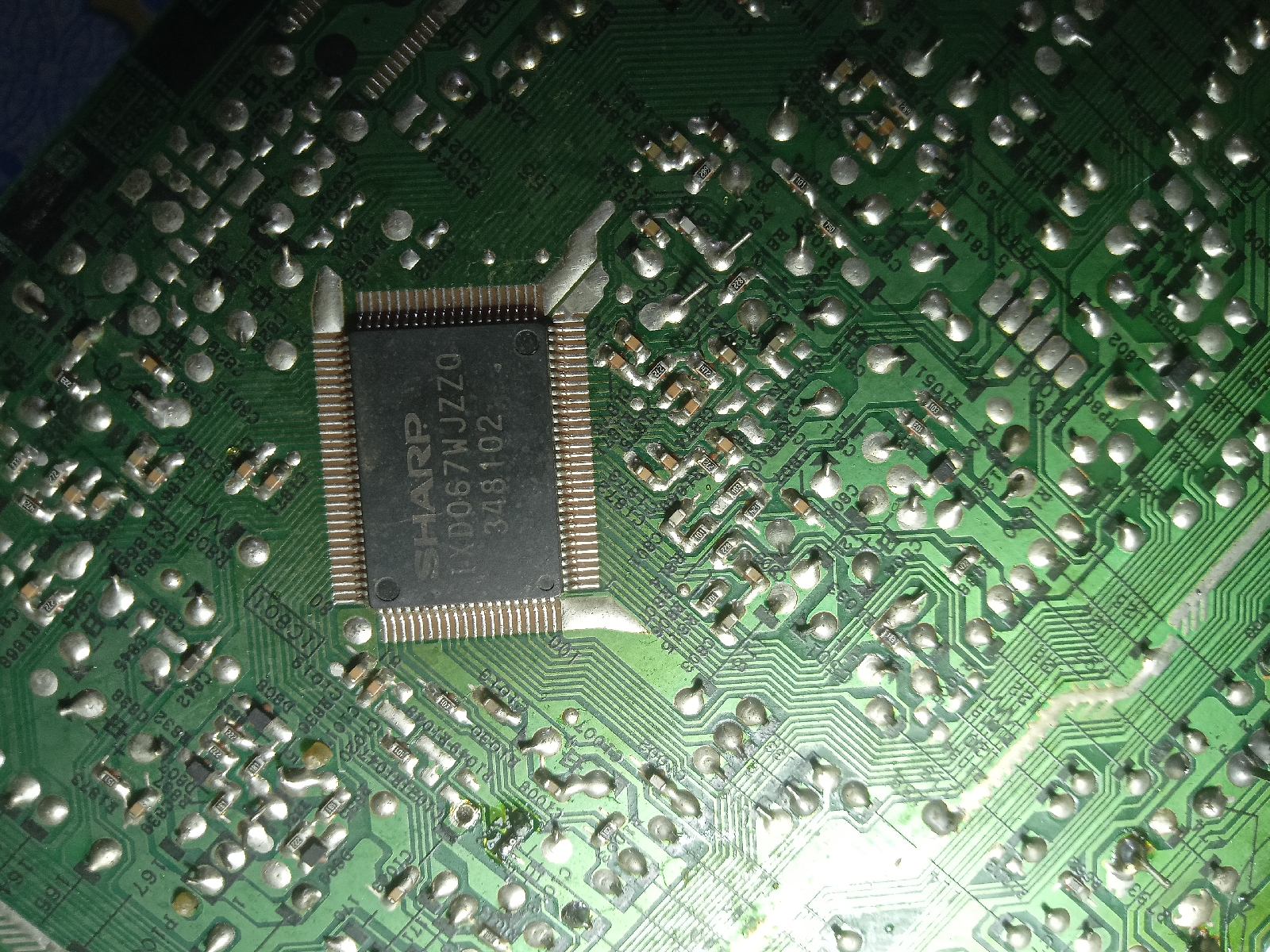

Tv ini memakai IC utama IXD067WJZZQ,
Ic vertical LA78041, dan FBT JF-0501 32601.
Pengukuran tegangan ditemukan
B+ 120v .dan saat star tegangan vertical ada 28v. Tegangan video 190v.
Tegangan Runner 33v.
Dalam IC utama tersebut pin protek ada di pin 81. Coba open pin 81.. tv bisa star normal.
Tidak ada tanda2 cacat apapun . Waduh mau tidak mau harus cari satu2 pin protek nih..
Setelah otak atik pin protek setiap blok.. ditemukan blok jalur tegangan video bermasalah.. saat dioda protek kljalur tegangan video dilepas.. tv bisa star normal. Oya letak pin protek teh video ada di kode pcb D605 . Posisi di dekat heatsink IC vertical..
Meskipun tv sudah normal saat dioda protek dilepas.. kiat harus mencari penyebab tv protek. Jadi saat dioda protek di pasang lagi. Tv tidak protek lagi.
Cari dan cari ditemukan Resistor 180k resistansi molor..lokasi dekat dioda protek tadi. Dengan kode pcb R625
Setelah pergantian Resistor tersebut dan dioda protek dipasang.. Alhamdulillah tv bisa nyala normal..
Demikian artikel kali ini , semoga bermanfaat bagi tuser2 dimanapun kalian berada..
Salam dari Gresik Jawa timur.
